EM9260 嵌入式主板


        新活动 新价格 实惠更多
        由于客户订货数量显著增长，产品批量供货成本下降，即日起，英创公司进行回馈客户的价格优惠活动。价格调整的产品包括：EM9000 V9版、EM9000 V8版、EM9260和ETR186，尤其是EM9000 V8版，价格更有惊喜！
        请感兴趣的客户拨打+86-28-86180660垂询；或EMAIL至support@emtronix.com索取最新报价单。

        请点击下面连接直接进入相关栏目
        1、主要技术指标        2、产品介绍        3、开发评估套件        4、订货信息



CPU单元

  • 工业级32位ARM9系列CPU，主频200MHz
  • 64MB系统内存，256MB NAND FLASH
  • 预装WINDOWS CE实时多任务实时操作系统
  • 支持包括eVC在内的多种应用程序开发工具
  • 提供标准SD卡插座，即插即用
  • USB接口支持U盘即插即用
  • 实时时钟RTC，具有掉电保护功能

通讯接口配置

  • 10M/100M自适应快速以太网接口（100BASE-TX）
  • 2个USB HOST接口，其中一个USB与CAN复用管脚
  • 1个USB Device接口，支持ActiveSync
  • 1个系统专用调试维护串口
  • 5个用户可用标准UART串口
    COM2，9线制，TTL接口，一般使用该端口接GPRS/CDMA模块
    COM3，3线制RS232接口
    COM4，TTL接口，一般使用该端口作RS485扩展
    COM5，TTL接口，与GPIO0和GPIO1复用管脚
    COM6，TTL接口，与GPIO2和GPIO3复用管脚
  • 1个CAN接口，支持CAN2.0B

显示键盘单元

  • 专用LCD接口，直接支持各种低成本单色LCD，模拟彩色LCD
  • 多种显示格式，如128×64、320×240、240×128、192×64等
  • 利用GPIO可方便实现简单键盘输入

扩展总线与DIO单元

  • 精简ISA扩展总线，支持2个独立的外设扩展区域CS0#和CS1#
  • 总线读写周期：500ns
  • 可直接连接英创公司的典型外设模块，如AD模块、数字IO模块等
  • 可软件配置的DIO，包含在4个端口（P2-P5）中，最多28位
  • 2路单端输入10-bit AD通道，与P4.5、P4.6复用管脚

选配扩展功能（3选1）

  • 一路数字音频播放，或SPI接口
  • 8路通用数字IO：P5.0 – P5.7
  • ISA扩展总线高位地址SA5 – SA12，用于存储器的扩展

电源及模块机械参数

  • 供电电压：+5V±5%，工作电流150mA
  • 工作温度：工业级 -40℃至80℃
  • 模块外形尺寸：74mm×53mm
  • 2个36芯坚固IDC双排插针（0.1”）对称分布于模块的两侧
  • 2个5芯IDC单排插针用于引出选配扩展功能

基本软件环境

  • 预装Windows CE实时多任务操作系统
  • 提供相应SDK开发包，包括各种接口驱动程序API
  • 支持eVC作为基本的应用程序开发环境，支持包括MFC在内的各种典型的Windows应用程序框架
  • 支持以太网源码调试
  • 支持微软的远程调试工具集，实现对目标板的文件、注册表、进程及线程的管理
  • 对基于以太网、串口的各种TCP/IP网络应用，支持标准WinSock用户API
  • 提供典型应用参考程序源码

EM9260主要资料下载

  英创嵌入式模块使用必读(V1.01)
  EM9260数据手册  (V1.11)

  EM9260评估套件手册  (V1.10)

  Specifications in English   (V1.00)
   EM9260 SDK  (2008-04-22)

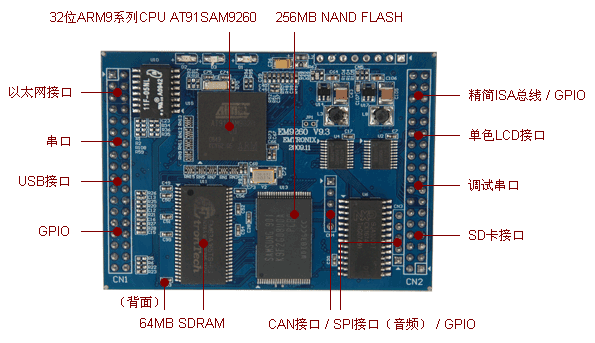

        EM9260是一款具有工业级品质的嵌入式模块。
        EM9260功能齐全、体积小巧、性能稳定、超低价格的嵌入式模块产品。模块硬件完全按工业级标准设计，CPU采用了ATMEL公司32位ARM9芯片（AT91SAM9260），主频达到200MHz，PCB板经精心优化设计，除提供全面、高效的功能之外，还较好地控制了模块功耗。

        EM9260具有丰富的接口资源。
        作为一款面向嵌入式系统应用的核心模块，EM9260配备了完备的通讯和输入输出接口，包括1个100M快速以太网，6个标准异步串口，1个CAN总线接口，2个USB HOST及1个USB Device接口，能够满足大多数工业应用的需要。同时，EM9260还提供了LCD接口（支持大多数单色和部分彩色LCD）以及矩阵键盘接口，使用户很容易构成所需的智能终端。EM9260板上带有64MB系统内存、256MB FLASH存储空间，并支持SD卡应用存储扩展。EM9260的精简ISA扩展总线则为客户扩展各种应用单元提供了简单高效的手段，用户可以不加任何接口电路，就与大多数的通讯接口控制芯片、AD-DA、DIO等器件直接相连。此外，EM9260有最多28位GPIO以及2路单端输入10-bit AD通道（与精简ISA总线复用，通过软件配置），实现多种应用组合。

        EM9260预装正版的Windows CE操作系统。
        在软件方面，EM9260预装正版Windows CE操作系统，支持eVC 或VS2005来进行应用开发。在PC机上进行软件开发的工程师，仅需通过极短时间的学习，就能够迅速掌握开发流程和方法，从而进行应用软件的开发。此外，工程师非常容易通过多种途径获得有关eVC和VS2005的书籍资料和技术帮助，开发过程的难度将由此大大降低。用户可以通过微软提供的远程调试工具集，很方便地实现对目标板的文件、进程及线程的监测与管理。

        EM9260可与ETR232i / ETR232H完全兼容。
       EM9260的管脚还可配置成与英创另一款主流产品ETR232i或ETR232H完全兼容，因此EM9260可在电路上直接替代ETR232i或ETR232H，快速完成用户产品的升级换代。

●  基本开发套件

EM9260开发套件示意图







eVC开发工具界面示意图


EM9260嵌入式模块：嵌入式CPU模块。

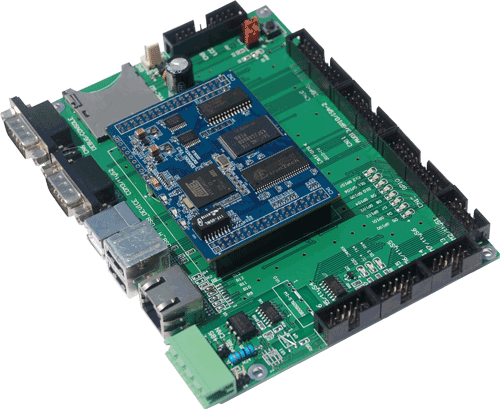

EM9260开发评估底板：为评估及开发EM9260提供一个基本的原型环境。在物理上评估板主要是承载EM9260，并引出EM9260所有的对外接口至相应的硬件接口或插座。针对EM9260的一般应用，评估底板上还扩展了GPRS接口、RS485接口、CAN接口等电路，以便于客户进行相关功能测试。

+5V电源线：连接+5V开关电源与评估底板。其中红色为+5V，黑色为地线。一般的+5V开关电源均可满足需求，对需进行GPRS测试的情形，确保电源有3A的瞬时电流输出。

RS232带线：主要用于连接用户调试主机以及EM9260。EM9260上电启动及运行过程中的调试信息将通过该串口输出。串口线规格：DB9-M、3-线RS232（RX-TX交叉）、带线长度2M。

资料光盘：提供了用于开发EM9260的完整资料。在光盘根目录下的两个重要的PDF格式文件“光盘介绍.PDF”和“使用必读.PDF”是用户首先需要阅读的，其中“光盘介绍.PDF”对光盘的内容及编排形式作了简要介绍，以帮助客户快速了解资料的大体内容；“使用必读.PDF”则为客户提供一个循序渐进建立开发环境、实现对EM9260的基本功能测试的详尽指南。

●  整机方案与可选配件



 EM9260支持的其它配套产品
 Siemens MC39i GPRS模块
 关于MC39i...
 5V / 4A 直流电源 关于电源...

订货号 产品信息
EM9260-STD

    EM9260标准版，工业级品质，带CAN总线





查看购买方式...





查看其他嵌入式网络模块...
