无线通信



产品介绍相关资料

ETA303 MiniPCIe转USB转接模块



ETA301 GPRS/CDMA扩展模块





  为了方便用户快速评估2G/3G/4G应用,英创公司推出了2G/3G/4G网卡评估套件ETA303。市面上常见的2G/3G/4G模块大多采用Mini PCIe接口,通讯接口为USB,ETA303实际上就是Mini PCIe转USB接口的转接板,并集成了必要的电源电路和SIM卡插座。



  ETA303在设计时考虑要兼顾实用和方便评估,ETA303的正面是SIM卡插座,背面是Mini PCIe插座,用于连接3G模块。ETA303的左右两边是两排插针,用户在设计自己的应用底板时,ETA303可作为一个“大器件”,直接插在用户底板上使用,通过这两组插针提供电气连接和固定。我们同时提供了ETA303的原理图和PCB,用户也可将ETA303上的电路直接设计在自己的应用底板中。



点此阅读:ETA303 MiniPCIe转USB转接模块使用手册



ETA303 MiniPCIe转USB转接模块零售售价为:¥50 / 片

ETA303-2G(ETA303+M35)模块零售售价为:¥150 / 片

ETA303-3G(ETA303+MU709S(WCDMA))模块零售售价为:¥240 / 片

ETA303-4G(ETA303+ME3760)模块零售售价为:¥390 / 片







        ETA301是包含MC37i或EM323的GPRS/CDMA模块,所有的信号通过两排插针引出,客户可将ETA301作为一个大的器件,直接插在自己的应用底板上,客户仅需要做常规2.54mm间距插座的焊接,免去了焊接MC37i/EM323板对板连接器的麻烦。



        为了方便ETA301的评估,我们针对ETA301做了一个转接板ETA301S,ETA301直接插在ETA301S上。ETA301S保持了和ETA300一样的外形尺寸及接口定义,与ETA300一样,直接通过带线连接到英创评估底板上,可以快速对ETA301进行评估。




ETA301S



点此阅读:ETA301 GPRS/CDMA扩展模块使用手册



ETA301 GPRS扩展模块零售价为:¥270/片(包含MC37i)
ETA301C CDMA扩展模块零售价为:¥320/片(包含EM200)



ETA301S GPRS扩展模块零售价为:¥280/片(含ETA301和MC37i)
ETA301S CDMA扩展模块零售价为:¥330/片(含ETA301和EM200)





ETA300/ETA300C GPRS/CDMA扩展模块



ETA305 GPRS扩展模块

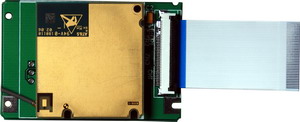

        ETA300是包括西门子MC37i的外挂式GPRS扩展单元,直接通过带线与英创评估底板相连。模块主要实现对MC37i的电源管理、GPRS数据通讯、短信、语音通话等功能。



        ETA300C是包括华为EM323的外挂式CDMA扩展单元,直接通过带线与英创评估底板相连。模块主要实现对EM323的电源管理、CDMA数据通讯、短信、语音通话等功能。能基本相同,兼容CM320的AT指令。硬件连接器接口和天线接口都和MC37i兼容,可以替换MC37i模块,直接对接客户外围电路,方便客户快速从GSM网络转换到CDMA网络。



点此阅读:ETA300 GPRS/CDMA扩展模块使用手册



ETA300 GPRS扩展模块零售价为:¥280 / 片(包含MC37i)

ETA300C CDMA扩展模块零售价为:¥330 / 片(包含EM323)









        ETA305使用了低成本、小型化的GPRS模块M590(M590E),与英创公司的另一款GPRS扩展模块ETA300相比,ETA305具有更低的成本,更小的尺寸。M590采用双排针形式与底板相连,与MC37i的B2B连接器相比,连接也更为方便和可靠。ETA305支持GPRS数据、短信业务,不支持语音通话功能。



点此阅读:ETA305 GPRS模块使用手册



ETA305 GPRS模块使用手册零售价为:¥260 / 片(包含M590)

ETA302 MC37i转MC39i接口转换模块









        ETA302是包含MC37i的GPRS模块,它是在MC37i的基础上增加一块转接板,使其成为与MC39i具有相同的外型尺寸和一致接口定义的模块。对于原来使用MC39i的用户,ETA302可直接替换MC39i,软硬件均不用做任何修改。



点此阅读:ETA302 MC37i转MC39i接口转换模块使用手册



ETA302 MC37i转MC39i模块零售价为:¥240 / 片(包含MC37i)
