应用案例

        LCD显示是嵌入式系统最常用的功能之一，因此英创各种型号的嵌入式主板均提供有专门的LCD显示接口。在以英创嵌入式PC模块为核心构成的嵌入式系统中，通常把LCD模块作为系统的标准显示单元，这样应用程序无需任何驱动程序支持，直接使用printf（）函数就可实现基本信息的显示，大大方便了设备开发调试，得到广大用户的认可。



        英创公司的开发评估底板提供了统一的LCD接口，该接口可配置为INTER时序或MOTOROLA时序，采用20芯IDC插针，交错排列，如表1。



信号名称及简要描述	PIN#	PIN#	信号名称及简要描述
GND，公共地	1	2	VCC，电源输出
Vadj，字符LCD对此度控制	3	4	A0，地址总线，可编程信号线
LCD_WE#，写信号，低有效	5	6	LCD_E或LCD_RD#*
SD0，数据总线，LSB	7	8	SD1，数据总线
SD2，数据总线	9	10	SD3，数据总线
SD4，数据总线	11	12	SD5，数据总线
SD6，数据总线	13	14	SD7，数据总线
A1，地址总线，可编程信号线	15	16	A2，地址总线，可编程信号线
LCD_CE#，LCD片选，低有效	17	18	A3，地址总线，可编程信号线
RESET#，复位输出，低有效	19	20	A4/（背光控制）**

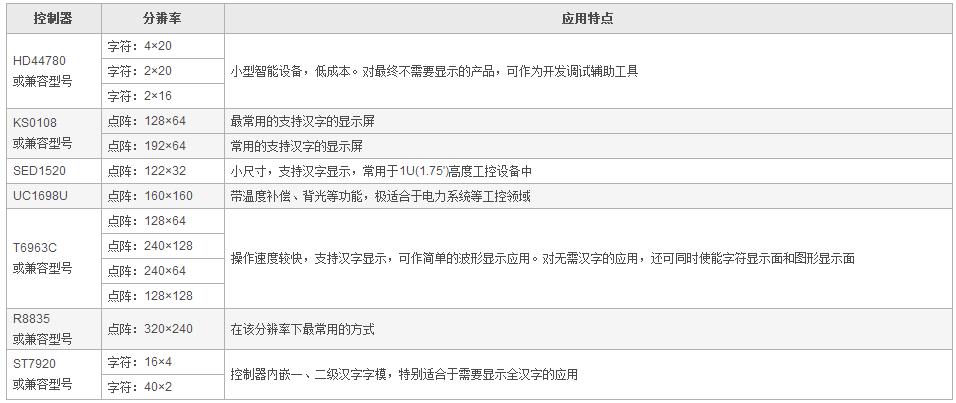

        英创公司嵌入式主板对各种单色中低分辨率LCD显示所支持的型号见表2。



控制器	分辨率	应用特点
HD44780 或兼容型号	字符：4×20	小型智能设备，低成本。对最终不需要显示的产品，可作为开发调试辅助工具。
	字符：2×20
	字符：2×16
KS0108 或兼容型号	点阵：128×64	最常用的支持汉字的显示屏。
	点阵：192×64	常用的支持汉字的显示屏。
SED1520	点阵：122×32	小尺寸，支持汉字显示，常用于1U ( 1.75' ) 高度工控设备中。
T6963C 或兼容型号	点阵：128×64	操作速度较快，支持汉字显示，可作简单的波形显示应用。对无需汉字的应用，还可同时使能字符显示面和图形显示面。
	点阵：240×128
	点阵：240×64
	点阵：128×128
SED1335 或兼容型号	点阵：320×240	在该分辨率下最常用的方式。
	点阵：240×160	PDA等移动显示常用LCD分辨率。
RA8802	点阵：320×240	控制器内嵌一、二级汉字字模，特别适合ETR186、ETR232i、ETR100E、ETR328需要显示全汉字的应用。
ST7920 或兼容型号	字符：16×4	控制器内嵌一、二级汉字字模，特别适合ETR186、ETR232i、ETR100E、ETR328需要显示全汉字的应用。
	字符：40×2







        下面以ETR232i为例，给出和几种常用屏的接线方法，表中所列的LCD 均以北京精电蓬远的LCD作为例子，用户若购买其它公司的LCD，可能出现LCD 信号编排顺序的不同，请对厂家提供的技术手册进行详细阅读理解后再对应。



信号名称及简要描述	底板PIN#	2#LCD PIN#	信号名称及简要描述
GND，公共地	1	1、2	GND，公共地
VCC，电源输出	2	4	VCC，电源
A0，地址总线，	4	9	A0，选择寄存器
LCD_WE#	5	6	WE#，写信号，低有效
LCD_RD#	6	7	RD#，读信号，低有效
SD0，数据总线，LSB	7	12	SD0，数据总线，LSB
SD1，数据总线	8	13	SD1，数据总线
SD2，数据总线	9	14	SD2，数据总线
SD3，数据总线	10	15	SD3，数据总线
SD4，数据总线	11	16	SD4，数据总线
SD5，数据总线	12	17	SD5，数据总线
SD6，数据总线	13	18	SD6，数据总线
SD7，数据总线，MSB	14	19	SD7，数据总线，MSB
LCD_CE	17	8	CE#，片选，低有效
RESET#	19	11	RST#，复位输入，低有效





        注：SED1335的接口电平要求为5V，而英创公司的部分嵌入式主板提供的LCD接口电平为3.3V，为此，我们提供有3.3V转5V的电平转接模块ETA207。



信号名称及简要描述	底板PIN#	3#LCD PIN#	信号名称及简要描述
GND，公共地	1	3	GND，公共地
VCC，电源输出	2	4	VCC，电源
A0，地址总线，	4	6	D/I，选择寄存器
LCD_WE#	5	7	R/W，读写选择
LCD_RD#	6	8	E，读写使能，高有效
SD0，数据总线，LSB	7	9	SD0，数据总线，LSB
SD1，数据总线	8	10	SD1，数据总线
SD2，数据总线	9	11	SD2，数据总线
SD3，数据总线	10	12	SD3，数据总线
SD4，数据总线	11	13	SD4，数据总线
SD5，数据总线	12	14	SD5，数据总线
SD6，数据总线	13	15	SD6，数据总线
SD7，数据总线，MSB	14	16	SD7，数据总线，MSB
A1，地址总线	15	2	CSB#，片选B *
A3，地址总线	18	1	CSA#，片选A





        *若用户接上LCD 后出现左右屏幕显示内容相反的情况，将CSA#与CSB# 交换。



信号名称及简要描述	底板PIN#	4#LCD PIN#	信号名称及简要描述
GND，公共地	1	2	GND，公共地
VCC，电源输出	2	3	VCC，电源
A0，地址总线，	4	8	D/I，选择寄存器
LCD_WE#	5	5	R/W，读写选择
LCD_RD#	6	6	E，读写使能，高有效
SD0，数据总线，LSB	7	11	SD0，数据总线，LSB
SD1，数据总线	8	12	SD1，数据总线
SD2，数据总线	9	13	SD2，数据总线
SD3，数据总线	10	14	SD3，数据总线
SD4，数据总线	11	15	SD4，数据总线
SD5，数据总线	12	16	SD5，数据总线
SD6，数据总线	13	17	SD6，数据总线
SD7，数据总线，MSB	14	18	SD7，数据总线，MSB
LCD_CE	17	7	CE#，片选，低有效
RESET#	19	9	RST#，复位输入，低有效





        注：4#LCD的1脚FG和18脚FS接地或者接5V，具体请参考LCD 的技术手册



        在需要进行彩色LCD显示的场合，我们建议对成本敏感的客户选用模拟接口的TFT LCD，这样既可以达到不错的彩色显示效果，又可以相对于数字LCD节约一大笔成本。对于模拟接口的TFT LCD，我们选用第三方的LCD控制器直接与嵌入式主板的LCD接口连接，达到彩色输出的目的。



        英创公司嵌入式主板对部分模拟TFT LCD显示所支持的型号见下表。



尺寸	分辨率	颜色	液晶	控制板
5.6''	320 x 234	256	多种型号的 模拟TFT LCD ，如台湾群创	多种第三方 LCD控制板
6.5''	400 x 234	256
7''	480 x 234	256
8''宽	800 x 480	256
8''	800 x 600	256



 表6
