ETA104 数据采集模块


ETA416 GPIO扩展与控制模块

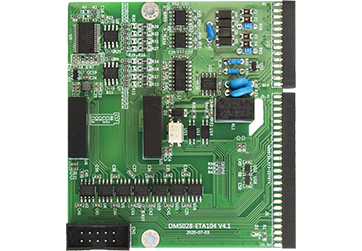

  ETA104模拟数据采集模块是符合DM5028标准的应用扩展模块需与SBC840单板计算机配套使用。ETA104采用ADS7871模拟信号转换芯片,占用ESMARC工控主板的SPI总线进行通讯,最高可实现48K的数据转换率,最大支持8路14bit模拟信号转换。


  通过配置ETA104模块的模拟转换芯片的控制寄存器,可实现8路单极性信号采集,或者4路单分信号采集,或者差分/单极性混合模式采集。短接ETA104模块上的跳线器,还可以实现输入信号为4~20mA电流信号采集。


  为了提高应用底板EMC特性,ETA104上所使用的控制、通讯信号均使用光电隔离。


  ETA104的特点如下:

  • 可配置8路单极性模拟信号输入

  • 可配置4路差分模拟信号输入

  • 可配置4~20mA电流信号输入

  • 3路3线制RS232通讯总线

  • 2路RS485总线

  • 所有控制、通讯信号均进行光电隔离


  技术资料 ETA104 数据采集模块使用手册


  零售价格 ETA104:¥ / 片

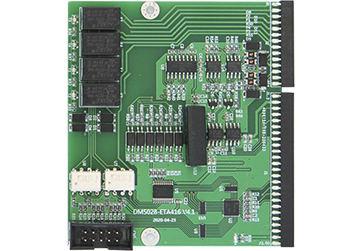

  ETA416 V3.0是一款DM5028规格的数字I/O驱动模块,需与SBC840单板计算机配套使用。模块内部使用ESMARC工控主板上I2C总线接口进行扩展。ETA416对外提供接口资源如下:


  1、2路隔离继电器空触点输出

  2、4路隔离空触点输入

  3、16路非隔离数字I/O(3.3V TTL)


  技术资料 ETA416 GPIO扩展与控制模块使用手册


  零售价格 ETA416:¥90 / 片


ETA105 数据采集模块


ETA108 数据采集模块





        升级后的ETA105 V3.0是一款DM5028规格的,集8路AD采集、RS485、RS232为一体的多功能模块。其中AD数据采集单元使用ESMARC工控主板的SPI接口,RS485、RS232则由ESMARC工控主板的串口驱动而来。ETA105 V3.0需与SBC840单板计算机配套使用。其主要技术指标如下:


  • 8路模拟通道,量程0 - 4V,12bit AD转换精度,最高采样率100kps

  • 1路3线制RS232,接口引至应用底板端子

  • 1路RS485,接口引至应用底板端子

  • 输入量程:0-4V

  • 所有接口均加隔离

  • 外形尺寸:80mmx50mm


  技术资料 ETA105 数据采集模块使用手册


  零售价格 ETA105:¥240 / 片






  ETA108是英创公司推出的一款低成本高性能的AD采集模块,其最大特色是支持连续的波形数据采集。ETA108外形尺寸仅为48mm×33mm,带有坚固插针,客户可把ETA108作为独立模块,直接插入其应用底板上,快速构建客户整机产品。


  ETA108的主要性能如下:

  ● 8通道单端输入或4通道差分输入

  ● 输入量程0~4.096V

  ● 每通道具有独立的高阻抗增益放大器(PGA),可实现各种传感器之间的直接接口连接,并支持用户配置通道增益(Gain=1/2/4/8)

  ● AD转换精度12bit

  ● AD最高采样速度100Ksps

  ● 可选择多种平均操作模式,使输出AD精度达到14bit

  ● 单5V供电


  ETA108通过标准的SPI接口与英创工控主板相连,构成完整的数据采集系统。典型应用是接EM9170工控主板。


  技术资料 ETA108 数据采集模块使用手册

       ETA108 数据采集模块使用手册(Linux)


  零售价格 ETA108:¥180 / 片


ETA197 数据采集模块








  ETA197外形尺寸为53mm x 39mm,具有8通道AD输入。其中AD输入量程为5V/10V/±5V/±10V,AD转换精度12bit,AD转换速度100Ksps。


  ETA197通过精简ISA总线与英创工控主板连接,英创公司提供相应的操作函数及例程。


  技术资料 ETA197 数据采集模块使用手册


  零售价格 ETA197:¥330 / 片
