WEC7 3G拨号连接的建立    发布时间:2015-3-27    被阅览数:

  在WinCE系统中建立3G拨号连接有两种方法,在测试阶段,可以通过WinCE的系统桌面手动建立拨号连接。在产品量产阶段可由应用程序自动在WinCE系统中创建3G拨号连接。应用程序建立3G拨号连接请参考《Windows Embedded Compact 2013 3G连接》,本文以预装正版Windows Embedded Compact 7(WEC7)嵌入式操作系统的EM335x工控主板为例,介绍手动建立3G拨号连接(WCDMA和CDMA2000-EVDO)的过程。



  1、打开WEC7开始菜单,选择“设置->网络和拨号连接”。

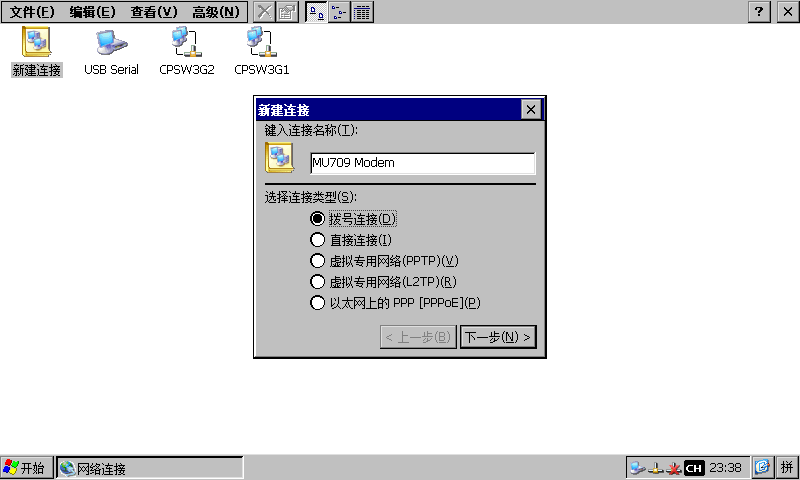

  2、在弹出的网络和拨号连接界面选择新建拨号连接,这里使用的3G模块是华为MU709,所以将连接名称取名为MU709 Modem,点击下一步。

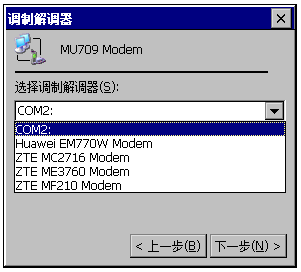

  3、选择调制解调器就是选择通过那一个串口拨号。3G模块连接到系统中后,驱动程序会虚拟出3至6个串口不等,下图“选择调制解调器”下拉列表列出的Huawei EM770W Modem对应第一个虚拟串口,ZTE MF201 Modem对应第三个虚拟串口。





  MU709使用第一个虚拟串口拨号,所以这里选择Huawei EM770W Modem。





  如果是WCDMA或EVDO拨号,直接选择下一步。

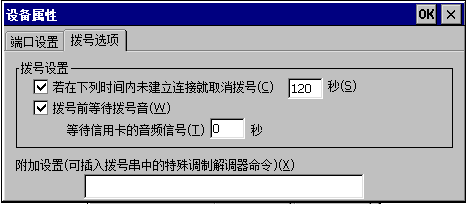

  如果是GSM拨号,需要增加附加的拨号设置,点击配置弹出设备属性对话框。

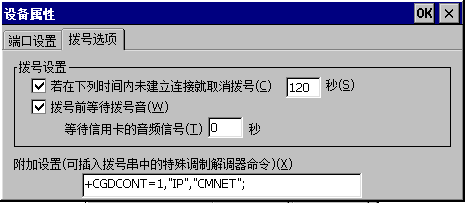

  在最下面的附加设置中输入如下拨号命令。其中“CMNET”代表拨号APN,需要根据实际使用的APN进行更改。输入完成后点击OK返回。





  4、填写电话号码。



  WCDMA和GSM拨号号码填写*99#。





  EVDO拨号号码填写#777。

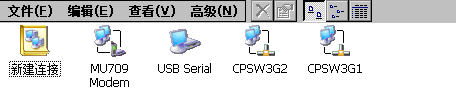

  5、点击完成, 3G拨号连接就建立完成了,如下图所示。





  6、双击MU709 Modem开始拨号。

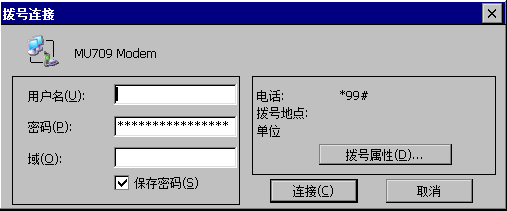

  如果新建立的是WCDMA或GSM拨号连接,在弹出的对话框中直接点击连接开始拨号。

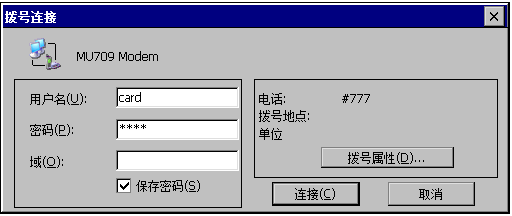

  如果是EVDO拨号,需要设置用户名和密码,分别输入card,然后点击连接。勾选保存密码后,下次就不用再输用户名和密码了。





  7、拨号成功后,MU709 Modem的状态显示已连接。





  如果拨号过程中显示端口无法打开或被占用,有可能是选择的调制解调器不正确或没有插SIM卡,在拨号过程中遇到任何问题,都可与英创工程师联系,获得技术支持。
