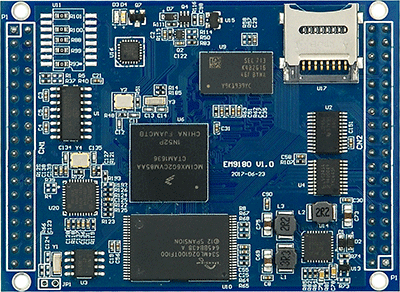

EM9160 工控主板


        请点击下面连接直接进入相关栏目
        1、主要技术指标        2、产品介绍        3、开发评估套件        4、订货信息


CPU单元

  • 工业级32位ARM9系列CPU
  • CPU主频：200MHz/EM9160，400MHz/EM9160L
  • 系统内存：32MB/EM9160，64MB/EM9160L
  • 32MB FLASH储存器，其中用户可用空间16MB
  • 提供标准MicroSD卡插座，即插即用
  • USB接口支持U盘即插即用
  • 实时时钟RTC，具有掉电保护功能

通讯接口配置

  • 1路以太网接口
  • 6路标准UART串口
    COM2，9线制，TTL电平，一般使用该端口接GPRS/CDMA模块
    COM3，3线制，RS232电平接口
    COM4，TTL电平，一般使用该端口作RS485扩展
    COM5，TTL电平，与GPIO0和GPIO1复用管脚
    COM6，TTL电平，与GPIO2和GPIO3复用管脚
    COM7，TTL电平，与GPIO4和GPIO5复用管脚
  • 2路USB主控接口，可直接支持U盘、USB打印机等设备
  • 1路USB设备接口，支持微软的ActiveSync通讯协议

显示键盘单元

  • 专用LCD接口，直接支持常用低成本单色LCD
  • 多种显示格式，如128×64、320×240、240×128等
  • 直接基于GPIO的4x4矩阵键盘驱动
  • 支持基于ISA扩展总线的4x4或4x5矩阵键盘
精简ISA总线
  • 8位数据总线
  • 支持2个独立的外设片选CS0#和CS1#，每位片选可访问32个端口
  • 支持2路独立的外部中断，上升沿有效
  • 总线读写周期：500ns
  • 基于ISA总线的专用LCD接口，共享其数据和地址总线
数字控制单元
  • 16位通用GPIO，各位方向独立可设置，三态输出可选
  • 1路I2C接口，主控模式，最高波特率1Mbps
  • 1路4线制SPI接口，主控模式，最高波特率10Mbps
  • 3路PWM脉宽调试输出，支持3路同步输出

电源及模块机械参数

  • 供电电压：+5V±5%
  • 工作电流：235mA/EM9160，120mA/EM9160L
  • EM9160L空闲待机功耗：50mA/5V
  • 工作温度：-10℃至60℃，工业级（-40℃至80℃）可选
  • 模块外形尺寸：74mm×53mm
  • 2个36芯坚固IDC双排插针（0.1”）对称分布于模块的两侧

基本软件环境

  • 预装Windows CE实时多任务操作系统
  • 提供相应SDK开发包，包括各种接口驱动程序API
  • 支持eVC作为基本的应用程序开发环境
  • 支持包括MFC在内的各种典型的Windows应用程序框架
  • 支持以太网口（TCP/IP）、USB口（ActiveSync）应用程序源码调试
  • 支持Telnet方式登录，进行系统管理和测试
  • 支持FTP方式、ActiveSync方式的文件管理
  • 支持微软的远程调试工具对目标板的文件、注册表、进程及线程的管理
  • 对基于以太网、串口的各种TCP/IP网络应用，支持标准WinSock用户API
  • 全面支持英创公司的Modbus通讯协议软件库（包括Modbus/TCP）
  • 提供典型应用参考程序源码

EM9160主要资料下载

  英创嵌入式模块使用必读(V1.01)
  EM9160数据手册  (V7.20)

  EM9160评估底板手册  (V3.20)

  Specifications in English   (V1.00)
  EM9160 SDK  (2009-11-10)



        EM9160是一款面向工业自动化领域的WinCE嵌入式主板
        针对不同应用，EM9160有两个型号可选，一款是标准配置的EM9160，其内核为工业级ARM9系列32位CPU AT91SAM9260，另一款为增强型的EM9160L，其内核为400MHz主频的AT91SAM9G20，主要以低功耗运行为特色。两款产品均已预装正版Window CE5.0实时多任务操作系统，用户可直接使用Microsoft提供的著名免费软件开发工具eVC（+SP4），在EM9160上开发自己的应用程序。英创公司针对EM9160 ARM核心板提供了完整的接口低层驱动以及丰富的应用程序范例，用户可在此基础上方便、快速地开发出各种工控产品。

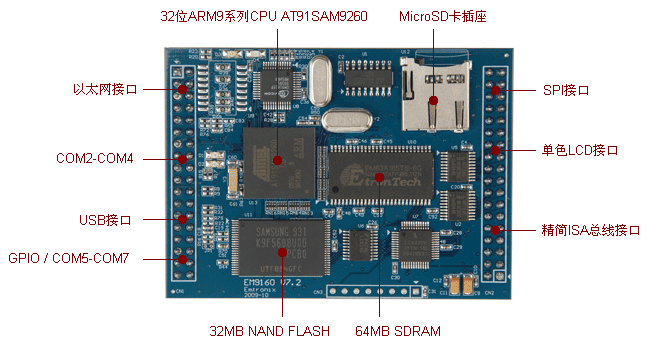

        丰富的标准接口资源
        作为一款高性能的Atmel ARM9工控主板，EM9160带有多种标准接口，以满足各种应用需求。这些接口包括：（1）以太网接口，支持标准WinSock以及基于WinSock的各类API；（2）6个标准异步串口；（3）2路USB HOST接口；（4）USB Device接口，支持ActiveSync方式的程序调试及对内部文件操作；（5）Micro SD卡接口，直接支持SD卡；（6）I2C总线；（7）SPI总线；（8）8位GPIO或矩阵键盘接口；（9）3路PWM脉冲输出；（10）精简ISA扩展总线（可进行如多串口扩展等多种应用外围扩展）。

        强大的应用开发工具
        EM9160预装了微软的Windows CE操作系统，Windows CE是当前市场上最流行的实时多任务操作系统之一，微软针对CE的应用开发推出一系列完善的开发工具，eVC就是其中的代表，eVC是基于Visual C/C++发展的嵌入式版本，且可免费获取。英创公司为EM9160的所有接口编写符合CE标准的驱动程序，因此用户可直接调用标准Windows API来操作各个通讯接口。此外用户可利用微软工具链中所提供的远程维护工具或ActiveSync来对EM9160运行的程序进行调试，以及后续的产品维护。

        产品的兼容特性
       EM9160在板卡的尺寸及管脚信号定义方面与英创公司的x86系列的主流产品ETR232i和ETR232H具有高度的兼容性。如果不考虑EM9160新功能的使用，用户可用EM9160直接替代ETR232i或ETR232H，只是重构应用程序，就可快速实现产品的升级换代。EM9160的低成本特性为客户产品的升级换代在预算上同样提供了保证。

      紧凑的外型尺寸
      EM9160的外型尺寸仅为74mm×53mm，是业界尺寸最小的ARM9工控主板之一，模块采用坚固的IDC插针，可非常方便的插入用户的产品主板上，快速搭建各种工控产品。

       极高性价比
      作为一款工业级ARM品质的嵌入式工控主板，EM9160的售价相比其他同类的ARM9产品具有强劲的竞争力；同时EM9160的低价格，保证了客户最终产品的应用成本。特别适合运用于运行环境恶劣，无人值守、连续24小时工作、对成本敏感的各种应用领域。是一款具有极高性价比的工业产品。

●  基本开发套件

EM9160开发套件示意图







eVC开发工具界面示意图


EM9160嵌入式模块：嵌入式工控主板。

EM9160开发评估底板：为评估及开发EM9160提供一个基本的原型环境。在物理上评估板主要是承载EM9160，并引出EM9160所有的对外接口至相应的硬件接口或插座。针对EM9160的一般应用，评估底板上还扩展了GPRS接口、RS485接口，以便于客户进行相关功能测试。

+5V电源线：连接+5V开关电源与评估底板。其中红色为+5V，黑色为地线。一般的+5V开关电源均可满足需求，对需进行GPRS测试的情形，确保电源有3A的瞬时电流输出。

RS232带线：主要用于连接用户调试主机以及EM9160。EM9160上电启动及运行过程中的调试信息将通过该串口输出。串口线规格：DB9-M、3-线RS232（RX-TX交叉）、带线长度2M。

资料光盘：提供了用于开发EM9160的完整资料。在光盘根目录下的两个重要的PDF格式文件“光盘介绍.PDF”和“使用必读.PDF”是用户首先需要阅读的，其中“光盘介绍.PDF”对光盘的内容及编排形式作了简要介绍，以帮助客户快速了解资料的大体内容；“使用必读.PDF”则为客户提供一个循序渐进建立开发环境、实现对EM9160的基本功能测试的详尽指南。

●  整机方案与可选配件


 EM9160支持的其它配套产品
 Siemens MC39i GPRS模块
 关于MC39i...
 5V / 4A 直流电源 关于电源...

产品型号 产品采购信息
EM9160

 EM9160工控主板；零售:￥490/片、10+:￥450/片、100+:￥350/片

EM9160-EK

  EM9160评估套件，包括EM9160及相应的评估底板等；￥590/套

EM9160L

  EM9160 +低功耗 +400MHz主频；零售：￥630/片、10+：￥540/片

EM9160L-EK

  EM9160L评估套件，包括EM9160L及相应的评估底板等；￥730/套



注：若以非评估套件形式购买EM9160评估底板，底板售价为￥140/片，若需批量订制简化的EM9160评估底板，价格另行商议。



以上报价均含17%增值税及中国大陆地区航空快递费用

本报价适用范围仅限于中国大陆地区，海外及港澳台地区报价请直接与公司联系索取。

Those prices listed on the webpages are for China Mainland only, Please consult for overseas prices.
