低成本嵌入式Linux CAN应用方案    发布时间:2010-8-27    被阅览数:

        CAN(Controller Area Network)即控制器局域网,由于具有高性能、高可靠性以及简单的网络结构,在工业系统中越来越受到人们的重视,并迅速成为了目前国际上应用最广泛的现场总线之一。



        英利嵌入式Linux工控主板EM9260是一款面向工业自动化领域的高性价比工控板,板上带有标准CAN通讯接口。与板上其他标准通讯接口一样,EM9260的CAN接口实现了相应的嵌入式Linux驱动程序,应用程序可以通过打开文件的进行读写的标准方式实现对CAN总线接口的数据通讯。本文侧重于介绍CAN通讯方案。



硬件组成



EM9260嵌入式Linux工控板CAN总线示意图



        EM9260嵌入式Linux工控板的CAN均采用了PHILIPS半导体公司的SJA1000T CAN总线控制器,SJA1000是一款独立的控制器,主要用于汽车和一般工业环境中的控制器局域网络(CAN)芯片,它是PHILIPS半导体PCA82C200 CAN控制器(BasicCAN)的替代产品,而且它增加了一种新的工作模式(PeliCAN),这种模式支持具有很多新特性的CAN 2.0B协议。



        EM9260的CAN通讯接口可提供高达1Mbps的数据传输速率,当采用5Kbps的的数据传输速率时其通讯距离最高可达到10KM。硬件的错误检定特性也增强了CAN的抗电磁干扰能力,这给数据的远程可靠传输提供了有利保证。



        EM9260的CAN通讯接口根据用户的需要分为两种:一种带光电隔离,一种不带光电隔离。带光电隔离CAN总线通讯模块的CAN收发器端的所有信号和电源与其它部分完全隔离,可承受至少1Kv(有效值)的电压冲击。光电隔离的功能可在EM9260的应用底板上来实现,英利公司在EM9260评估底板上提供了相应的参考电路。



CAN驱动接口函数



        1、CAN报文的帧格式简介
        在CAN2.0B中存在两种不同的帧格式,其主要的区别在于标识符的长度,具有11位标识符的帧称为标准帧,而包括有29位标识符的帧称为扩展帧。下面分别介绍数据帧的格式。



        1、CAN2.0B标准帧
        CAN标准帧信息为11个字节,包括两部分:信息和数据部分。前3个字节为信息部分,如图所示:

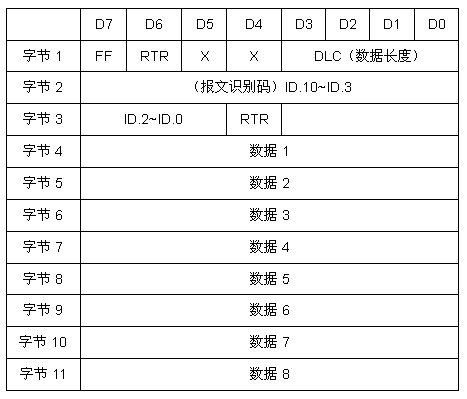

CAN2.0B标准帧

        注:1、字节1为帧信息。D7位表示帧格式,在标准帧中,FF=0;D6位表示帧的类型,RTR=0表示为数据帧,RTR=1表示为
                      远程帧,在一般的数据通讯中,只使用数据帧;DLC表示数据帧实际的数据长度
                2、字节2、字节3为报文识别码,11位有效
                3、字节4~字节11为数据帧的实际数据,远程帧时无效



        2、CAN2.0B扩展帧
        CAN标准帧信息为13个字节,包括两部分:信息和数据部分。前5个字节为信息部分,如图所示:

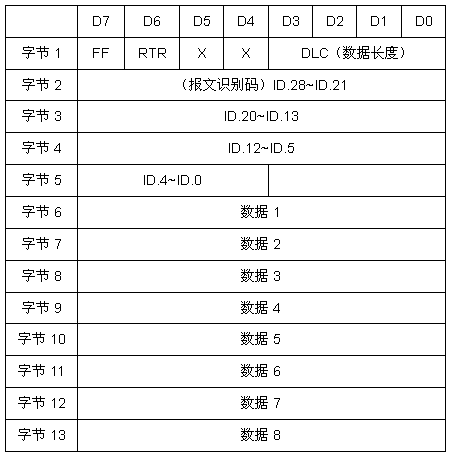

CAN2.0B扩展帧

        注:1、字节1为帧信息。D7位表示帧格式,在扩展帧中,FF=1;D6位表示帧的类型,RTR=0表示为数据帧,RTR=1表示为
                      远程帧;DLC表示数据帧实际的数据长度
                2、字节2~字节5为报文识别码,29位有效
                3、字节6~字节13为数据帧的实际数据,远程帧时无效



        2、CAN应用数据结构
        英利公司提供的基于嵌入式Linux下的CAN操作API函数,为了方便用户的使用,结合目前常用的一些方法,对于CAN接口接收的数据报文采用了以下结构。



        struct can_frame
        {
                canid_t can_id; /* 用于定义CAN报文ID以及 EFF/RTR/ERR等标志 */
                __u8 can_dlc; /* 用于定义can报文数据包长度0-8 */
                __u8 data[8]; /* 用于定义can报文数据 */
        };



        其中的can报文ID为一个32 bit大小的结构,其中各个bit位定义如下:
        typedef __u32 canid_t;
                bit 0-28: CAN 报文的id(标准帧11bit/扩展帧为29bit).
                bit 29 : CAN报文错误帧标志(0 = data frame, 1 = error frame)
                bit 30 : CAN报文远程帧标志( 1 = rtr frame )
                bit 31 : CAN报文帧格式标志 (0 = 标准帧, 1 = 扩展帧 )



        在进行CAN通讯时需要设置相关的参数,包括波特率、选取的数据滤波方式等,其中对于滤波器的设置,在滤波器的作用下,只有当接收报文中的标识位和验收滤波器预定义的位值相等时,CAN控制器才允许将收到的报文存入RXFIFO中。为了方便使用,在英利公司的API函数中采用了一个struct accept_filter用来设置相关验收滤波器的相关定义。



        struct accept_filter
        {
                unsigned int accept_code; /* 用于定义CAN报文验收代码位 32bit*/
                unsigned int accept_mask; /* 用于定义CAN报文验收屏蔽位 32bit*/
                unsigned char filter_mode; /* 用于定义CAN报文滤波模式 */
        };



        3、CAN通讯接口API函数
        EM9260的系统内核中实现了CAN接口的驱动,实现CAN接口 open( ) / close() 、read( ) / write( )等函数操作。和在Linux下操作设备的方式和操作文件的方式一样,调用open( )打开设备文件,再调用read( )、write( )对CAN接口进行数据读写操作。另外在此驱动程序的基础上,封装了一套简单实用的API函数,以满足对于CAN接口一些特殊参数设置的需要。各个函数的定义在can_api.h文件下,在该头文件中对于各个API函数均有相应的中文说明。



        具体在进行应用程序开发时,首先调用CAN接口的open( )函数打开CAN接口:
        sprintf( portname, '/dev/em9x60_can%d', CanNo );
        m_fd = open(portname, O_RDWR |O_NONBLOCK );



        得到有效的文件描述符m_fd后,然后可调用can_api.h文件中定义的API函数对CAN接口进行相应的通讯参数设置:
        CAN_StartChip( m_fd );
        CAN_SetBaudRate( m_fd, baudrate );
        CAN_SetGlobalAcceptanceFilter( m_fd, AcceptanceFilter );



        再调用read( ) / write( ) 实现CAN数据的收发操作。

        4、CAN通讯接口的数据收发应用示例
        在英利公司提供的CAN方案中,CAN通讯的数据收发均采用的中断方式,驱动程序中已自动完成了数据的收发,以及内部定义的CAN接收缓冲区和发送缓冲区的管理。对于用户开发应用程序来说,只需要调用英创公司提供的CAN通讯API函数中的收发函数即可。本小节主要介绍一个CAN通讯的综合应用示例程序。



        app_cantest是一个支持CAN数据通讯的示例,该例程采用了面向对象的C++编程,把CAN数据通讯作为一个对象进行封装,用户调用该对象提供的接口函数即可方便地完成CAN数据通讯的操作。



        // 定义CAN通讯类
        class EM9X60_CAN
        {
        private:
                // 通讯线程标识符ID
                pthread_t m_thread;
                // CAN接收线程
                static int ReceiveThreadFunc( void* lparam );
        public:
                EM9X60_CAN();
                virtual ~EM9X60_CAN();
                // 已打开的CAN文件描述符
                int m_fd;
                unsigned int m_canid;

                can_frame rxmsg;

                // 退出数据接收线程标志
                int m_ExitThreadFlag;

                // 按照指定的参数打开CAN接口,并创建CAN接口接收线程
                int OpenCAN( int CanNo, CAN_BAUDRATE baudrate, accept_filter *AcceptanceFilter );
                // 关闭接口并释放相关资源
                int CloseCAN( );

                // 初始化设置CAN数据包id信息
                int InitCanIDInfo( struct CanIDInfo* pcanid );
                // CAN接口写数据
                int WriteCAN( char* Buf, int len );
                // CAN接收数据处理函数
                virtual int PackagePro( char* Buf, int len );
        };



        OpenCAN 函数用于根据输入参数打开CAN设备,并创建CAN数据接收线程。

        res = pthread_create( &m_thread, &attr, (void*)&ReceiveThreadFunc, (void*)this );



        ReceiveThreadFunc函数是CAN数据接收和处理的主要核心代码,在该函数中调用select( ),等待串口数据的到来。对于接收到的数据处理也是在该函数中实现,在本例程中处理为简单的数据回发,用户可结合实际的应用修改此处代码,修改PackagePro( )函数即可。流程如下:

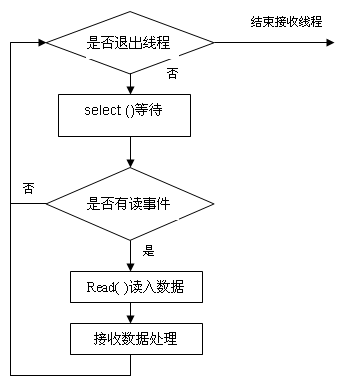

CAN接口API函数流程图



        int EM9X60_CAN::ReceiveThreadFunc(void* lparam)
        {
                EM9X60_CAN *pCAN = (EM9X60_CAN*)lparam;
                int len;

                // 定义读事件集合
                fd_set fdRead;
                int ret;
                struct timeval aTime;

                while( 1 )
                {
                        // 收到退出事件,结束线程
                        if( pCAN->m_ExitThreadFlag )
                        {
                                break;
                        }

                        FD_ZERO(&fdRead);
                        FD_SET(pCAN->m_fd,&fdRead);

                        aTime.tv_sec = 0;
                        aTime.tv_usec = 30000;

                        ret = select( pCAN->m_fd+1,&fdRead,NULL,NULL,&aTime );

                        if (ret < 0 )
                        {
                                pCAN->CloseCAN( );
                                break;
                        }

                        if (ret >= 0)
                        {
                                // 判断是否读事件
                                if (FD_ISSET(pCAN->m_fd,&fdRead))
                                {
                                        len = read( pCAN->m_fd, (char*)&pCAN->rxmsg, sizeof(can_frame) );
                                        while( len > 0 )
                                        {
                                                // 对接收的数据进行处理,这里为简单的数据回发
                                                pCAN->PackagePro( (char*)&pCAN->rxmsg, len );
                                                // 处理完毕
                                                len = read( pCAN->m_fd, (char*)&pCAN->rxmsg, sizeof(can_frame) );
                                        }
                                }
                        }
                }

                printf( 'ReceiveThreadFunc finished\n' );
                pthread_exit( NULL );
                return 0;
        }



        需要注意的是,select( )函数中的时间参数在Linux下,每次都需要重新赋值,否则会自动归0。
