如何根据英创工控主板外观识别不同配置作者:刘乾坤    发布时间:2018-1-4 14:18:43    被阅览数:

  英创公司的每一款工控主板都有多种配置供用户选择,这些可选配置包括显示接口类型(RGB/LVDS/HDMI)、支持的触摸屏类型(电阻/电容触摸屏)、扩展总线接口(ISA/PCIe)、Flash/RAM容量大小以及CPU主频等等,用户在采购主板时需要根据自己的应用需求并对应所选主板的型号命令规则向英创提供完整的订货号。


  同一系列工控主板通常使用的是同一块PCB电路板,通过焊接不同的元器件实现配置的选择,所以从PCB板丝印型号上是无法区分主板具体配置的,下面将分别说明英创各系列工控主板如何通过外观识别主板具体的配置情况。


ESM6802系列工控主板

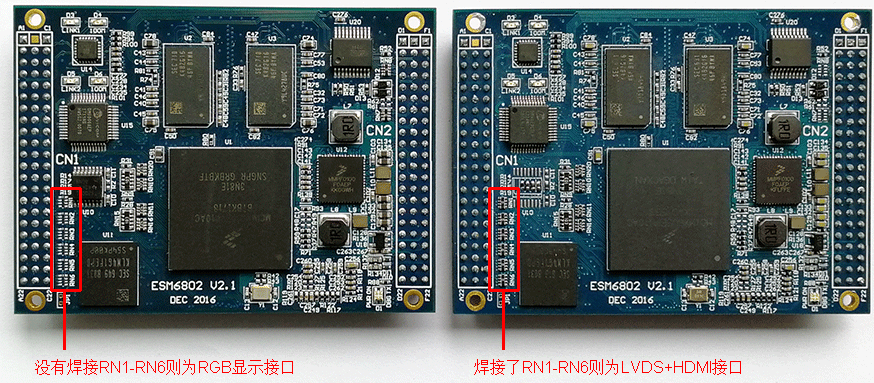

  ESM6802显示接口为RGB或LVDS+HDMI可选,如下图所示,如果焊接了RN1,RN2,RN3, RN4, RN5,RN6,则主板支持LVDS+HDMI接口,否则为RGB显示接口。

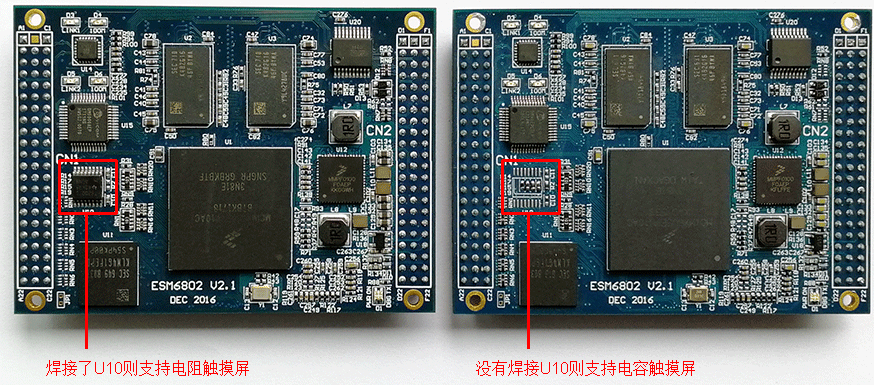

  触摸屏接口通过是否焊接了U10来区分,如下图所示,如果焊接了U10为支持电阻触摸屏接口,否则为电容触摸屏接口。

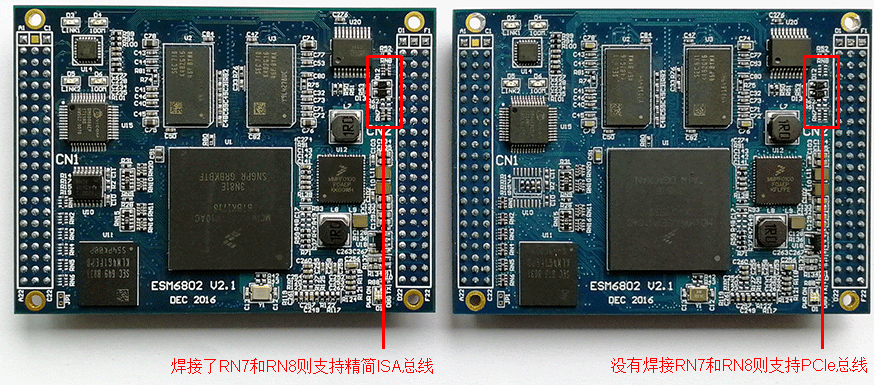

  ESM6802扩展总线接口为精简ISA总线或PCIe x1总线可选,如下图所示,焊接RN7,RN8为精简ISA总线接口,否则为PCIe x1总线接口。




ESM335x系列主板




  ESM335x显示接口为RBG或LVDS可选,如上图所示,如果焊接了U29和U12,则显示接口为RGB,焊接U10显示接口为LVDS。此外如果主CPU型号为AM3352BZCZ60则表明此主板为ESM3352,如果CPU型号为AM3354BZCZA100,则主板为ESM3354。


  ESM335x触摸屏接口类型的区分需要查看主板的背面,如下图所示如果焊接了U4则此主板为电阻触摸屏接口,否则为电容触摸屏接口。
