双网口+8串口扩展模块ETA528作者:黄志超    发布时间:2017-8-4 16:51:56    被阅览数:

  在目前自动化工业控制领域中,以太网和串口是应用最为广泛的通讯接口,作为以支持通讯接口为特色的工控主板,对这些通讯接口扩展的支持是很有必要的。所以英创公司先后推出了基于ISA总线的8串口扩展模块ETA508和双网络扩展模块ETA728,得到了十分广泛的应用。


  在实际的应用中,还有很多客户要对网络和串口同时进行扩展才能够满需求,这样就需要将ETA508和ETA728两个模块都接到产品中,英创公司为了降低客户的硬件设计工作量以及硬件成本,将双网络和8串口的扩展设计在一个模块ETA528中,并且接口和尺寸与ETA728兼容,这样不仅能够降低客户的工作量和成本,还能大大减小产品的体积。

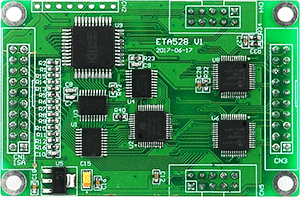

ETA528


  ETA528基于英创公司嵌入式工控主板所特有的精简ISA总线,扩展出2路网口和8路串口的扩展电路板。该模块可以通过ISA总线在英创公司的EM335x系列主板以及ESMARC系列中支持ISA总线的嵌入式主板中使用。ETA528扩展单元由包括1片CH438Q、2片DM9000和一片逻辑控制器组成,让需要在多网络以及多串口应用场合开发的客户能够快速方便的实现硬件上的设计。

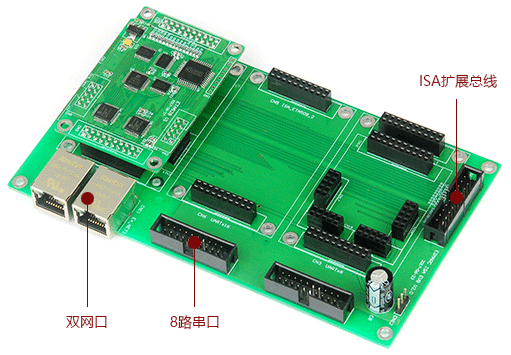

ETA528 + ISA EVB


  ETA528可直接插入ESMARC系列主板的的ISA评估底板ESMARC_ISA_EVB进行评估。可以支持ETA528的主板如下:


板卡型号简介
ESM6802Cortex-A9双核CPU,800MHz(NXP  i.MX6DL)
ESM3354Cortex-A8 CPU,1GHz(TI AM3354)
ESM3352Cortex-A8 CPU,600MHz(TI AM3352)


  关于ETA528详细的技术指标请参见手册说明。
