英创推出方便使用的GPRS/CDMA扩展模块ETA301    发布时间:2013-5-22    被阅览数:

        英创公司之前推出的ETA300外挂式GPRS/CDMA模块,主要实现对MC37i(EM200)的电源管理、GPRS数据通讯、短信、语音通话等功能。很多客户参照ETA300的原理图,将MC37i(EM200)设计到自己的应用底板中,但在生产过程中,由于MC37i(EM200)等GPRS/CDMA模块采用0.5mm间距的板对板连接器,连接器对于焊接工艺有较高的要求,如果客户是小批量手工焊接,成品率通常不高。



        为此我们专门设计了一个转接板ETA301,如图1、图2所示。ETA301包含GPRS/CDMA模块的电源管理电路、SIM卡座,板对板连接器插座等,GPRS/CDMA模块直接安装在ETA301转接板上,转接板将GPRS/CDMA模块的串口,电源管理接口等通过ETA301上的两排坚固插针引出。客户在设计自己的应用时如果需要GPRS/CDMA功能,就可以将ETA301作为一个大的器件,直接插在自己的应用底板上,客户仅需要做常规2.54mm间距插座的焊接,免去了焊接板对板连接器的麻烦。对于ETA301本身,我们采用专门的焊接工艺,焊接质量可以得到保障。

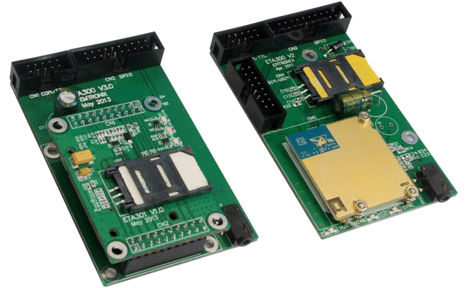

图1:ETA301正面图2:ETA301背面




        为了方便ETA301的评估,我们针对ETA301做了一个转接板ETA301S,ETA301直接插在ETA301S上,如图3所示。ETA301S保持了和ETA300一样的外形尺寸及接口定义,与ETA300一样,直接通过带线连接到英创评估底板上,可以快速对ETA301进行评估。



图3:ETA301S(左)和ETA300(右)对比图



        ETA301S的售价与ETA300一样:

        ETA301S GPRS扩展模块零售价为:¥280/片(本报价包含ETA301转接板和MC37i模块)

        ETA301S CDMA扩展模块零售价为:¥330/片(本报价包含ETA301转接板和EM200模块)



        客户单独购买ETA301的报价为:

        ETA301 GPRS扩展模块零售价为:¥270/片(本报价包含MC37i模块)

        ETA301C CDMA扩展模块零售价为:¥320/片(本报价包含EM200模块)
